Hettich Quadro V6 Silent System, 320 mm, EB 20, links/rechts 45286
Hettich Quadro V6 Silent System, 320 mm, EB 20, links/rechts 45286
Produktnummer:
4945286
Produktinformationen

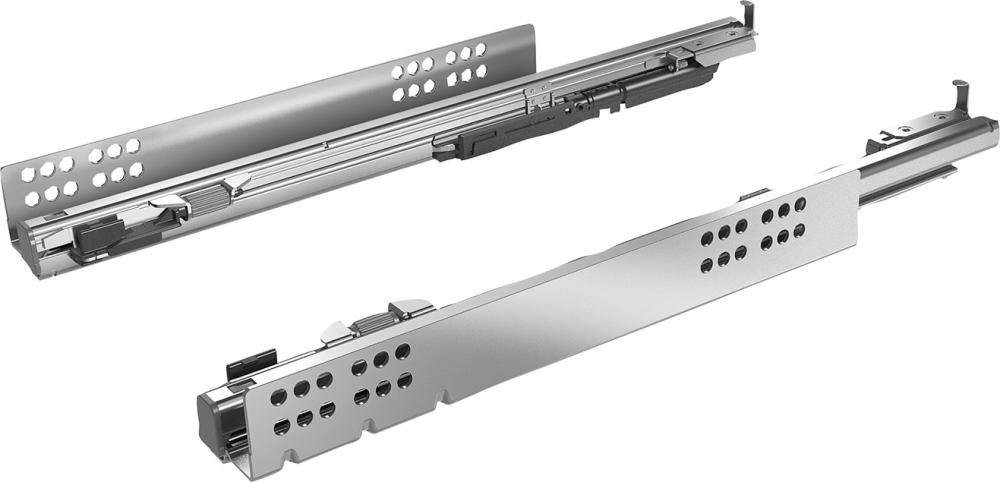

Vollauszug Quadro V6 mit Silent System

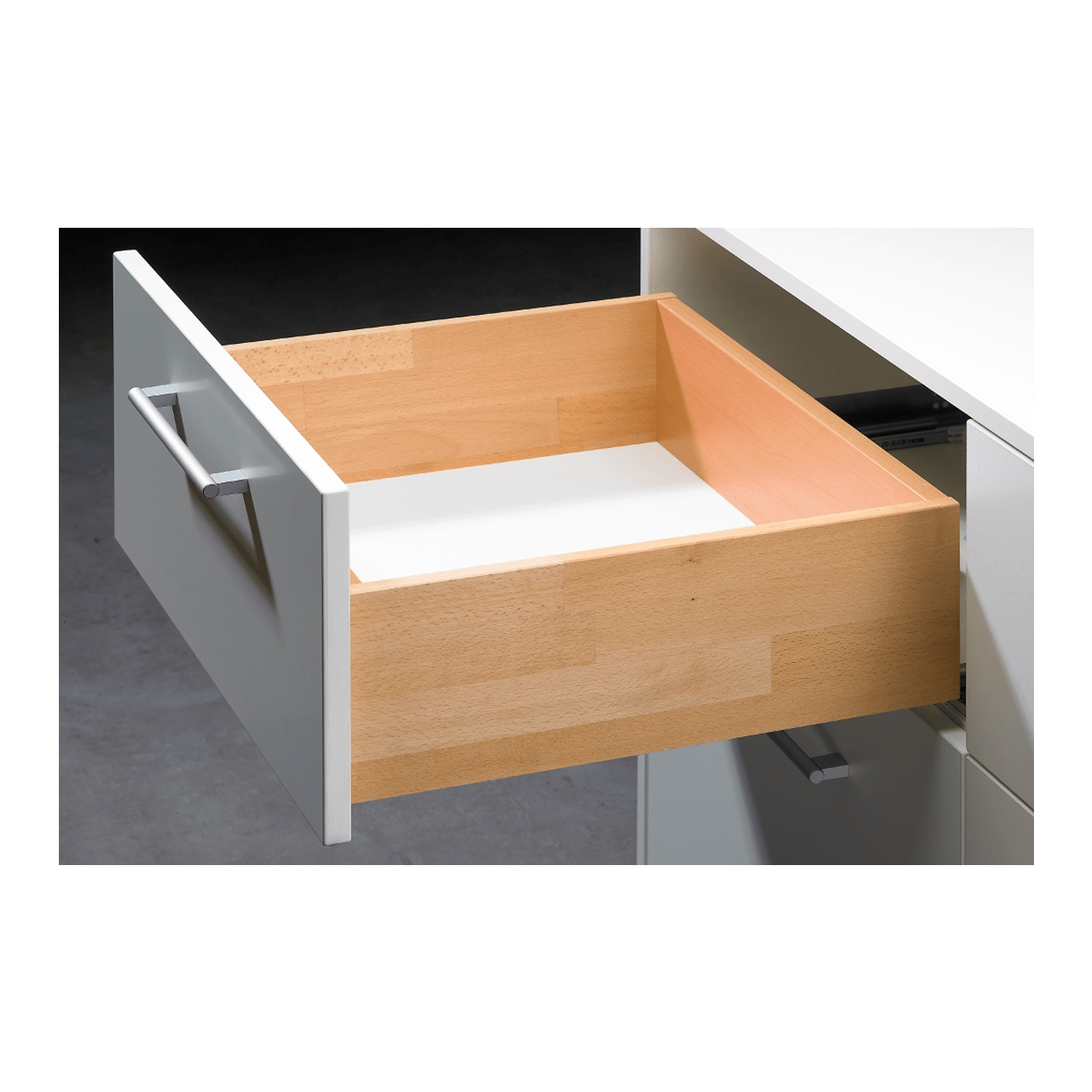

Abbildung zeigt Einbaubeispiel

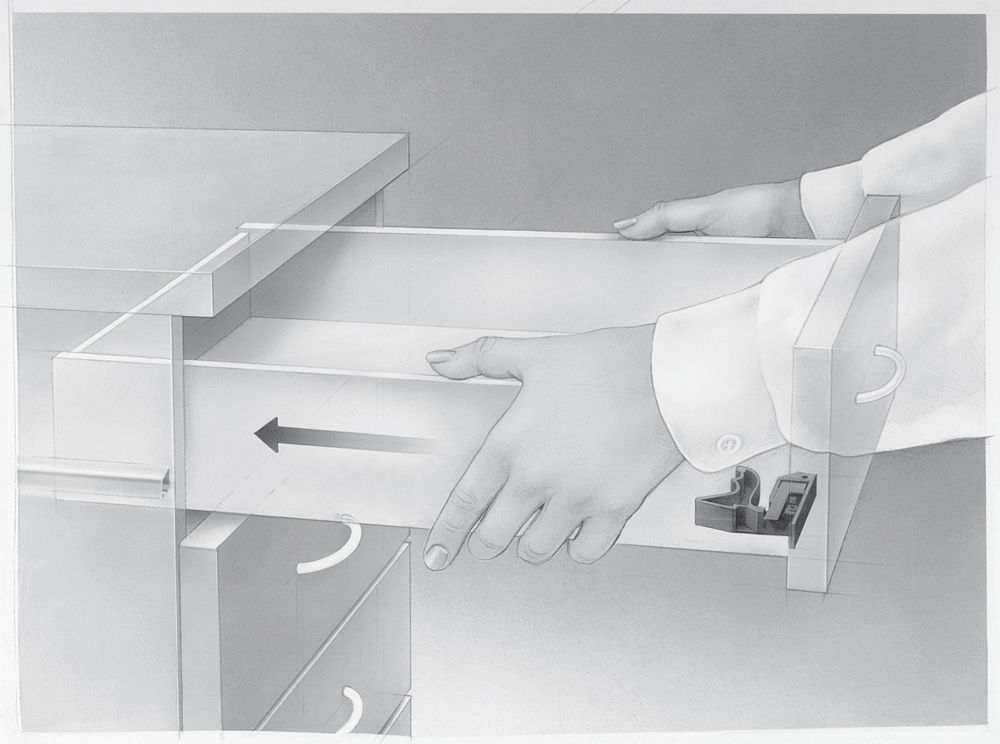

• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung
• Integrierte Dämpfung Silent System
• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
• Optional: Tablarbodenarretierung
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise:
Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)

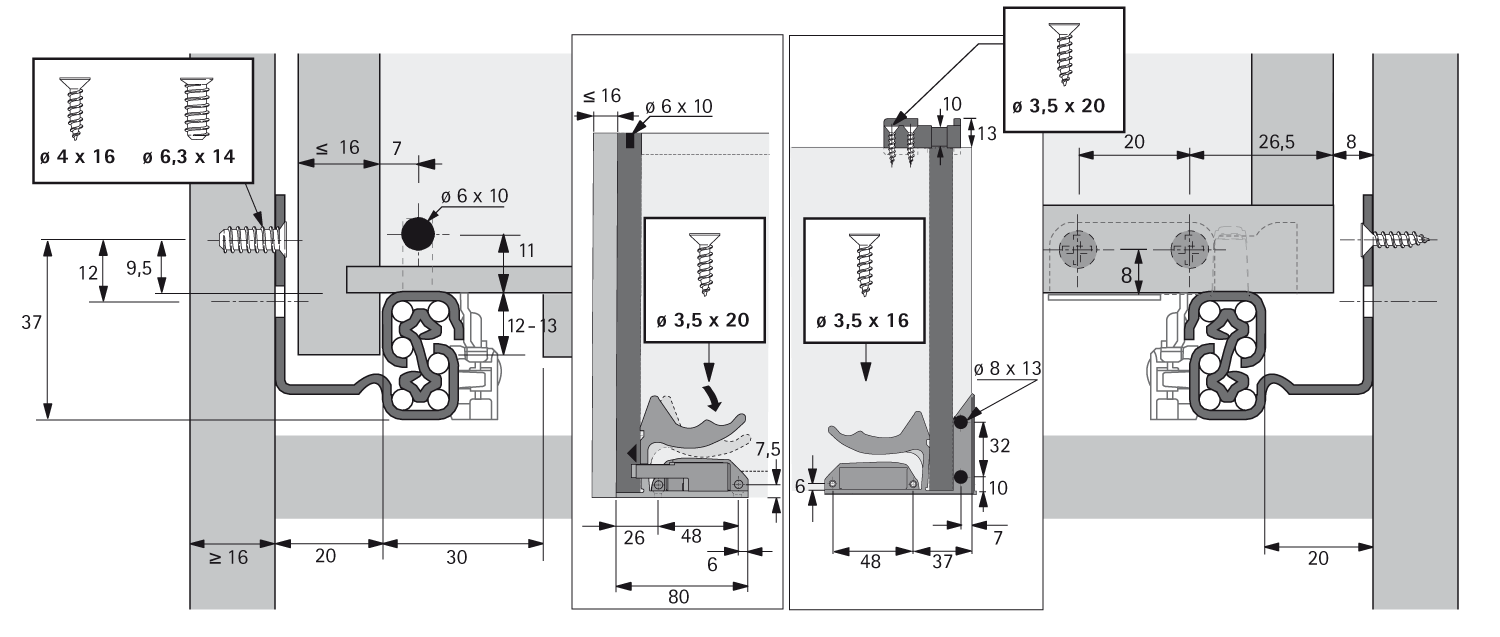

Abbildung zeigt Einbaubeispiel
| Komponenten: | Auszugsführungen |
|---|---|
| Montageart: | Aufschiebemontage |
| Komforteigenschaften: | Silent System |
| Nennlänge mm: | 320 mm |
| Einbaubreite (Zargendicke): | EB 20 (Zargendicke ≤ 16 mm) |
| Führungsart: | Verdeckte Führung |
| Mindestkorpustiefe KT mm: | 333 mm |
| Einbaubreite EB mm: | 20 |
| Lochabstand b1 mm: | 192 mm |
