Topfscharnier,9073644,110vernickelt
Topfscharnier,9073644,110vernickelt
Produktnummer:
4904943
Produktinformationen
• Sensys 110°-Scharnier
• Ohne Dämpfung, mit Schließautomatik (Sensys 8645)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm

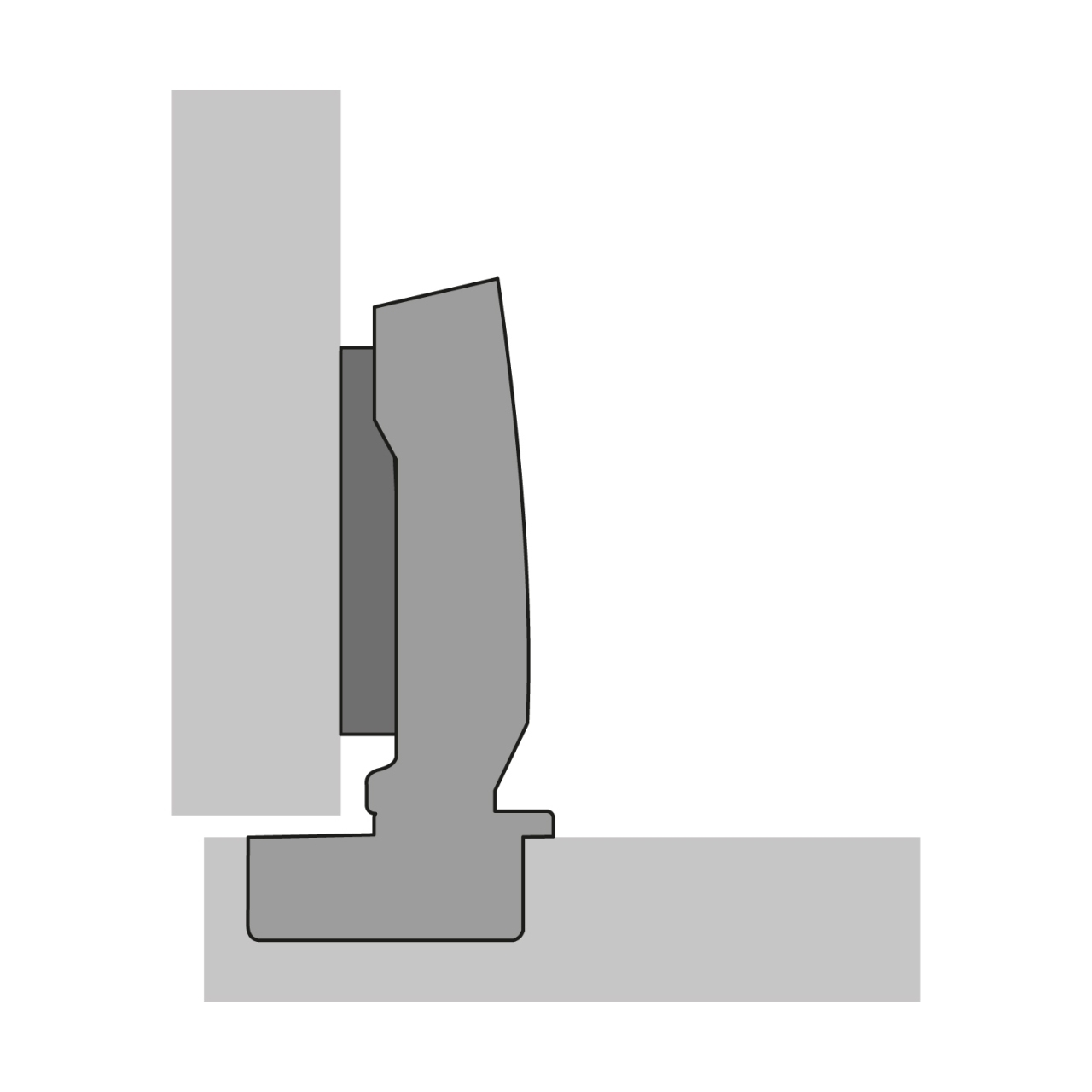

• Anschlagart vorliegend (B 12.5 mm)

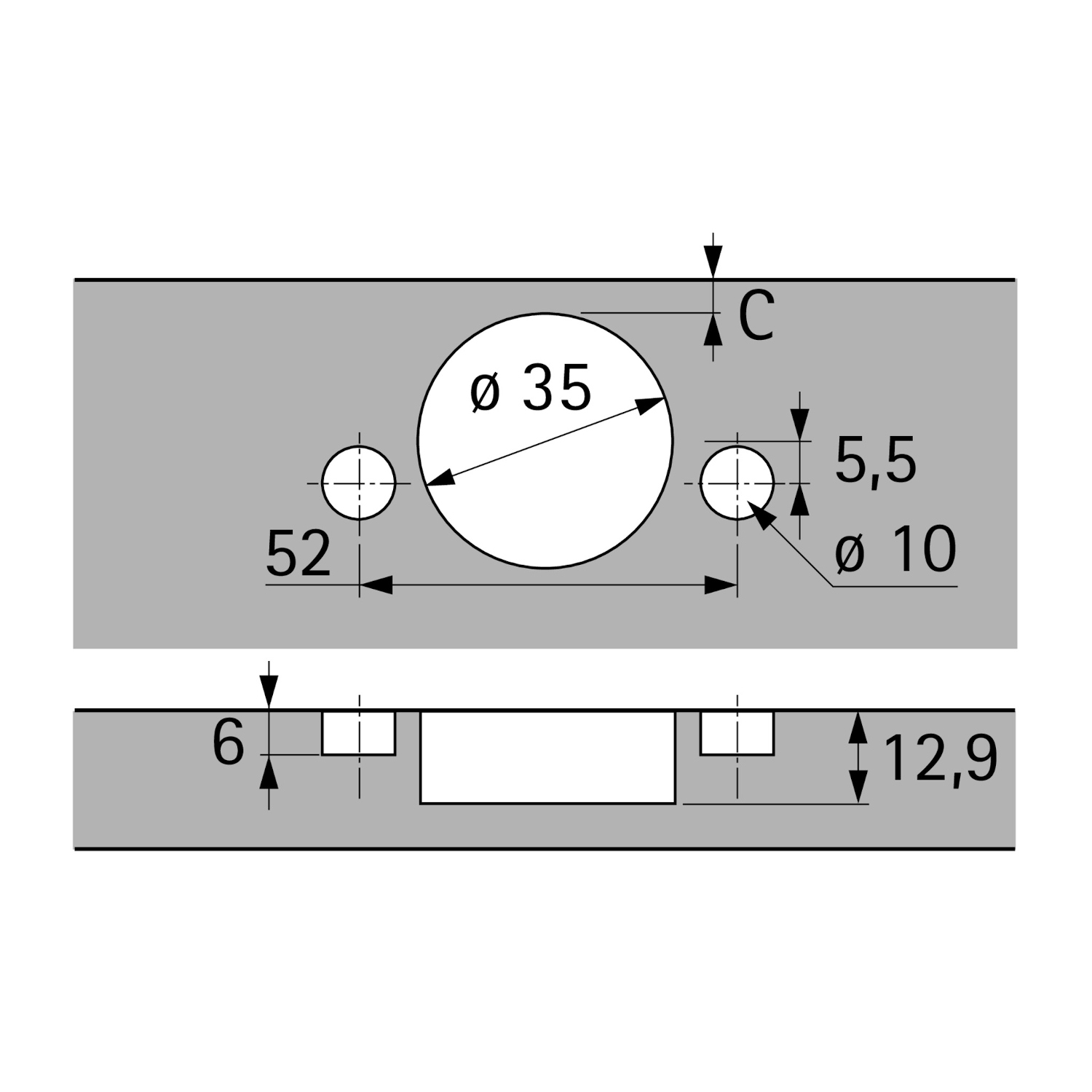

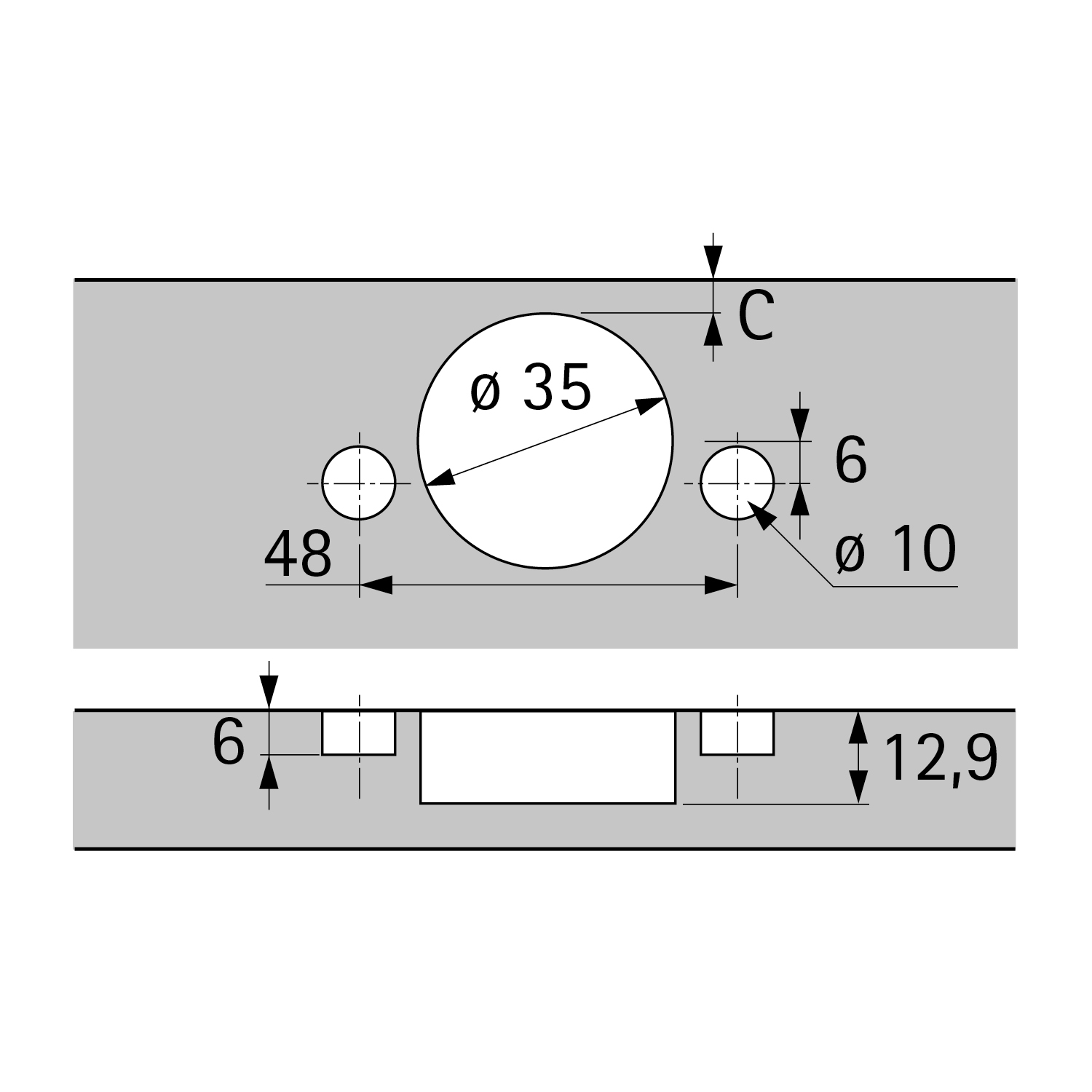

• THS - Bohrbild 52 x 5,5 mm, 48 x 6 mm
• Topftiefe 12.8 mm

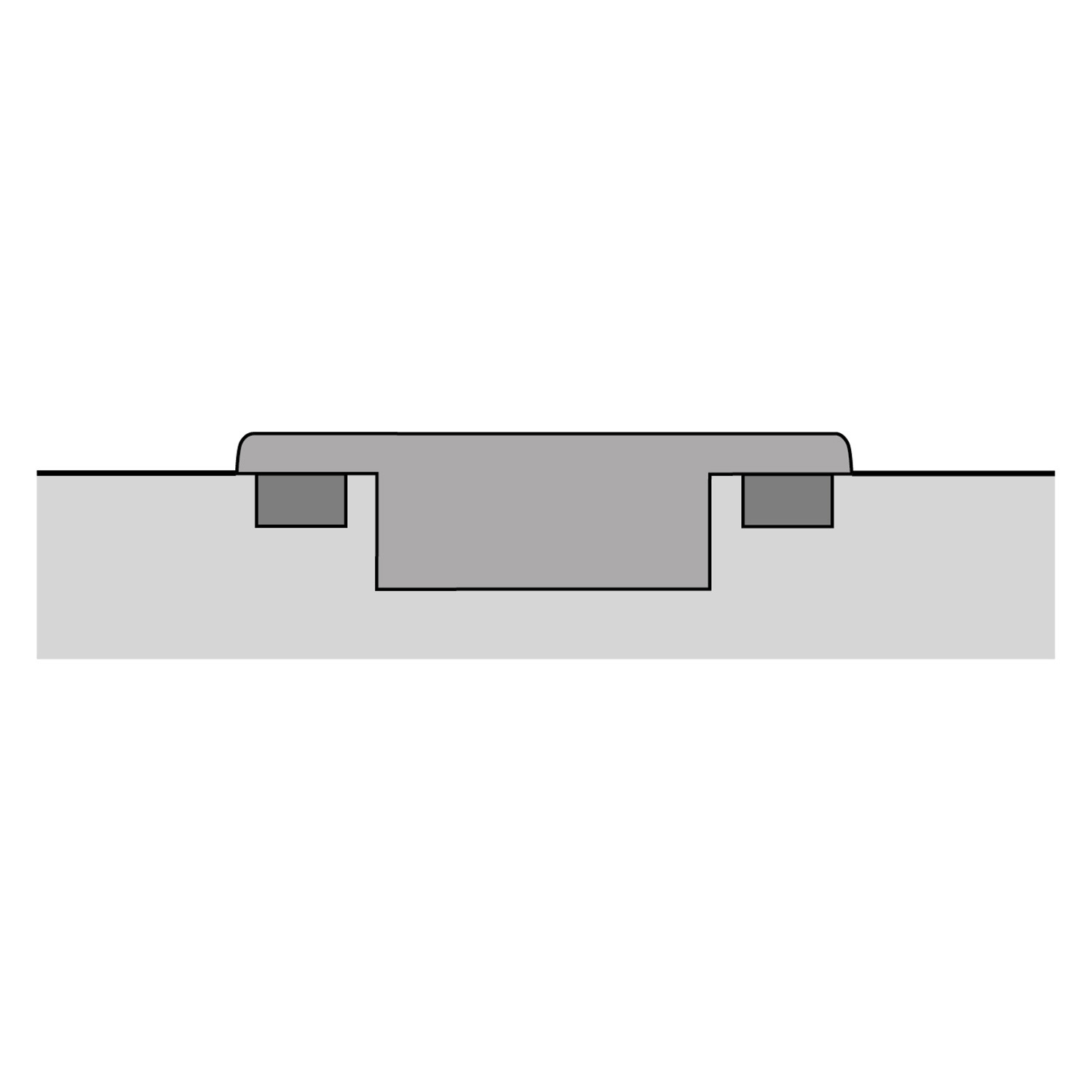

• Montage Schnellmontage Fix (THS 55)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
• Ohne Dämpfung, mit Schließautomatik (Sensys 8645)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm
• Anschlagart vorliegend (B 12.5 mm)
• THS - Bohrbild 52 x 5,5 mm, 48 x 6 mm
• Topftiefe 12.8 mm
• Montage Schnellmontage Fix (THS 55)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
| Befestigungsbohrung: | ø 10 x 6 |
|---|---|
| Komforteigenschaften: | ohne integrierte Dämpfung |
| Montageart: | Schnellmontage Fix |
| Min. Türdicke: | 15 mm |
| Max. Türdicke: | 24 mm |
| Konstruktion: | 90°-Konstruktion |
| Öffnungswinkel: | 110 ° |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +3 mm / -2 mm |
| Basis: | 12.5 mm |
| Scharnieroberfläche: | Stahl vernickelt |
| Schnellmontage Korpus: | ja |
| Bohrbild: | TH 52 x 5,5 mm, TS 48 x 6 mm |
| Durchmesser der Befestigungsbohrung: | Ø 10 mm |
