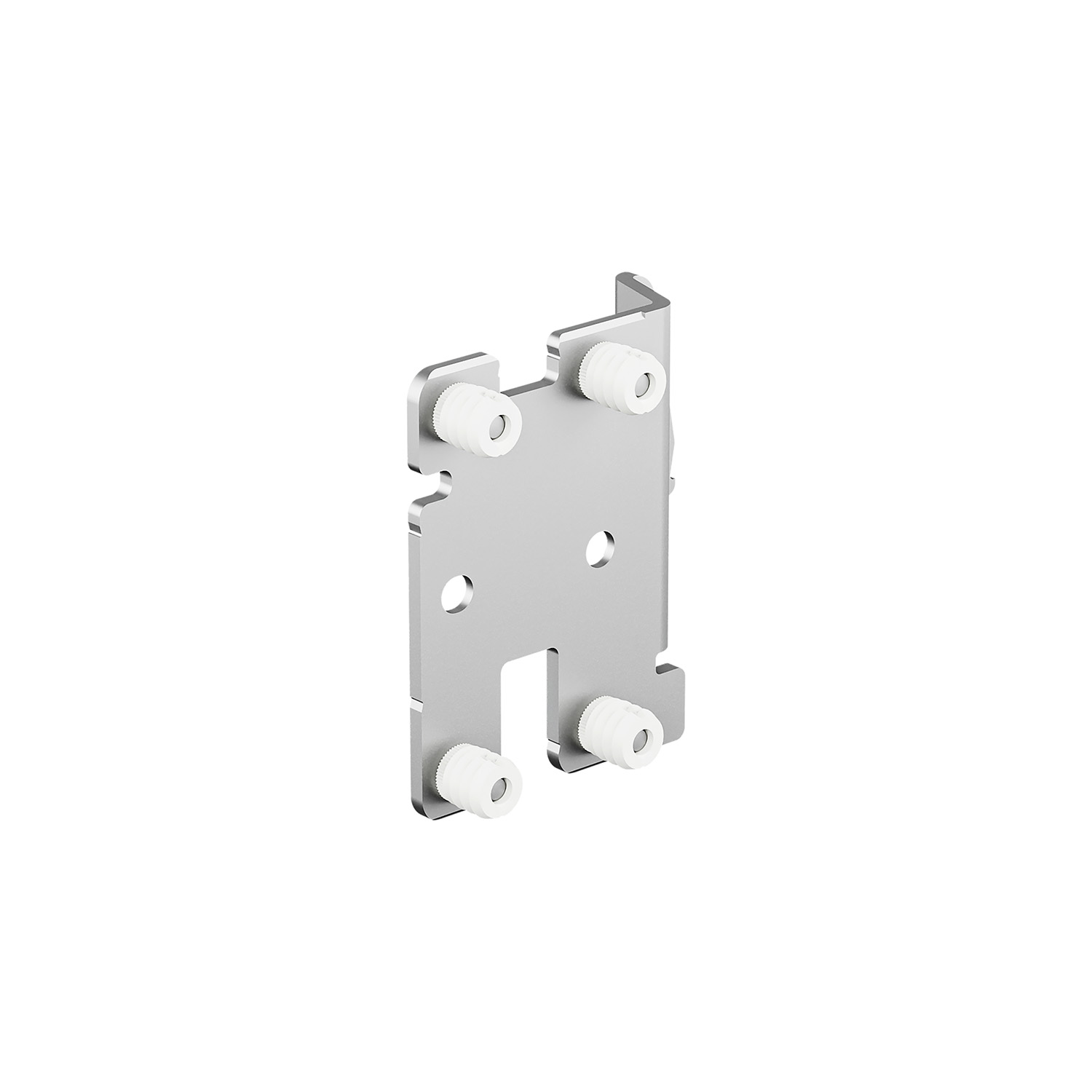

Hettich SAH 500 Schrankaufhänger Korpusteil rechts 9385584
Hettich SAH 500 Schrankaufhänger Korpusteil rechts 9385584
Produktnummer:
4999314
Produktinformationen
• Korpusteil zum Einpressen im Korpus
• Geeignet für automatisierte Montage, zum Einpressen
• Geeignet für Handmontage, zum Einschlagen
• Belastbarkeit 110 kg/Stück gemäß DIN EN 15939 im Prüfgestell A
• Belastbarkeit 80 kg/Stück gemäß DIN EN 15939 im Prüfgestell B
• Belastbarkeit 50 kg/Stück gemäß DIN EN 15939 im Prüfgestell C
• Nicht kombinierbar mit Aufhängeschienen
• Zulässige Rückwandstärke 3 - 8 mm
• Auch einsetzbar ohne Rückwand
• Stahl verzinkt - voll recyclingfähig
Hinweise:
• Einsetzbar mit SAH 500 Wandteil
• Optionale Abdeckkappen bitte separat bestellen
Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör
Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:
• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluss.
• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien sowie die generelle Tragfähigkeit der Wand keinen Einfluss.
• Die Bewertung der Wand und die Auswahl von geeignetem Befestigungsmaterial liegt in der Verantwortung des Monteurs / Kunden.
• Die Befestigungsschrauben müssen folgende Anforderungen erfüllen: min. Festigkeitsklasse 5.8; min. Schaftdurchmesser: 4 mm; Flachkopf mit min. 10 mm Durchmesser.
• Anbauten wie Abschlussregale sind ohne separat Schrankaufhänger nicht zulässig.
• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die aktuellen Anforderungen lokaler Normen und Richtlinien erfüllen. Zum Beispiel die in Europa gültige Möbelnorm DIN EN 14749.
• Geeignet für automatisierte Montage, zum Einpressen
• Geeignet für Handmontage, zum Einschlagen
• Belastbarkeit 110 kg/Stück gemäß DIN EN 15939 im Prüfgestell A
• Belastbarkeit 80 kg/Stück gemäß DIN EN 15939 im Prüfgestell B
• Belastbarkeit 50 kg/Stück gemäß DIN EN 15939 im Prüfgestell C
• Nicht kombinierbar mit Aufhängeschienen
• Zulässige Rückwandstärke 3 - 8 mm
• Auch einsetzbar ohne Rückwand
• Stahl verzinkt - voll recyclingfähig
Hinweise:
• Einsetzbar mit SAH 500 Wandteil
• Optionale Abdeckkappen bitte separat bestellen
Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör
Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:
• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluss.
• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien sowie die generelle Tragfähigkeit der Wand keinen Einfluss.
• Die Bewertung der Wand und die Auswahl von geeignetem Befestigungsmaterial liegt in der Verantwortung des Monteurs / Kunden.
• Die Befestigungsschrauben müssen folgende Anforderungen erfüllen: min. Festigkeitsklasse 5.8; min. Schaftdurchmesser: 4 mm; Flachkopf mit min. 10 mm Durchmesser.
• Anbauten wie Abschlussregale sind ohne separat Schrankaufhänger nicht zulässig.
• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die aktuellen Anforderungen lokaler Normen und Richtlinien erfüllen. Zum Beispiel die in Europa gültige Möbelnorm DIN EN 14749.
| Belastbarkeit kg: | 110 kg |
|---|---|
| Herausfallsicherung: | mit integrierter Aushängesicherung |
Zubehör

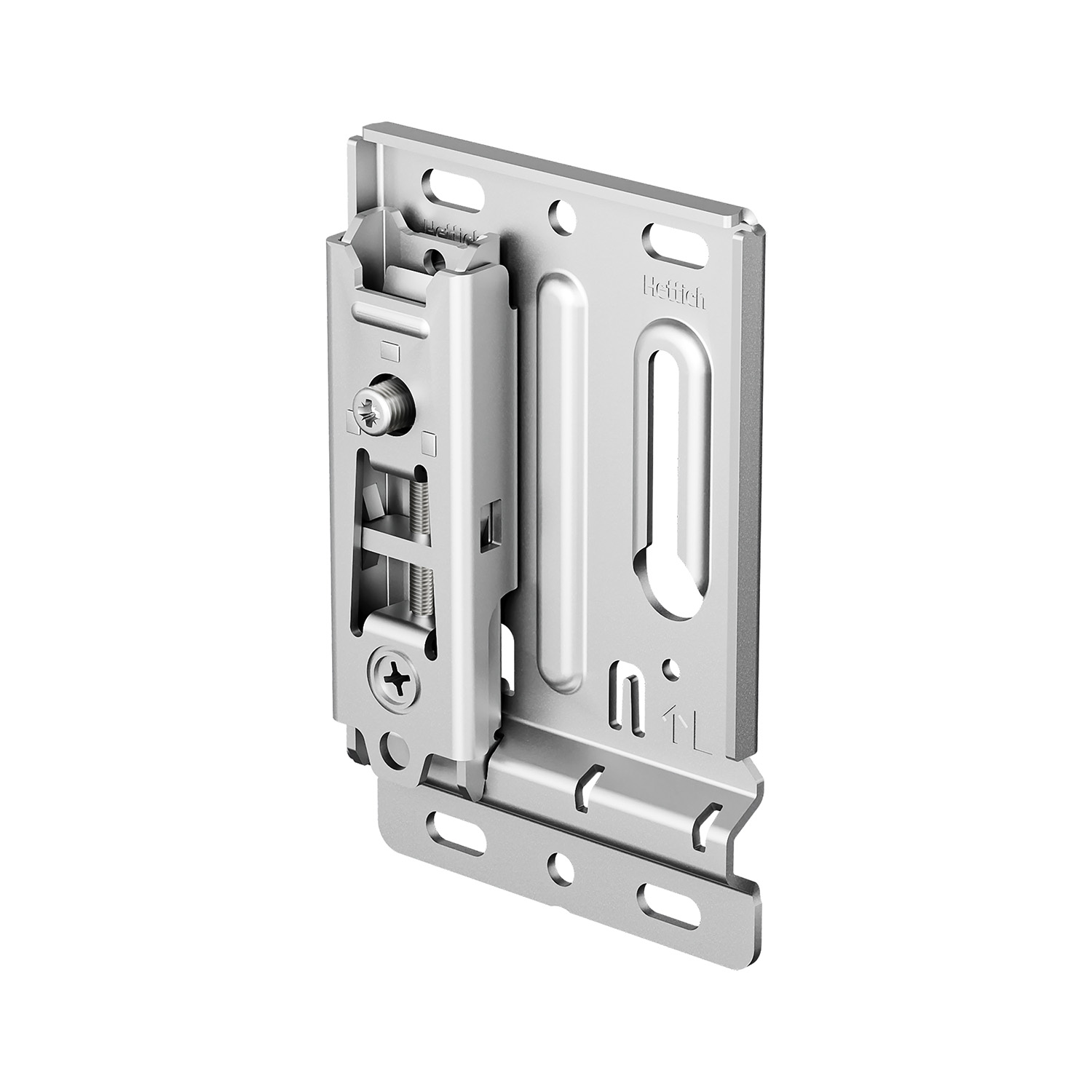

Hettich SAH 500 Schrankaufhänger Wandteil
