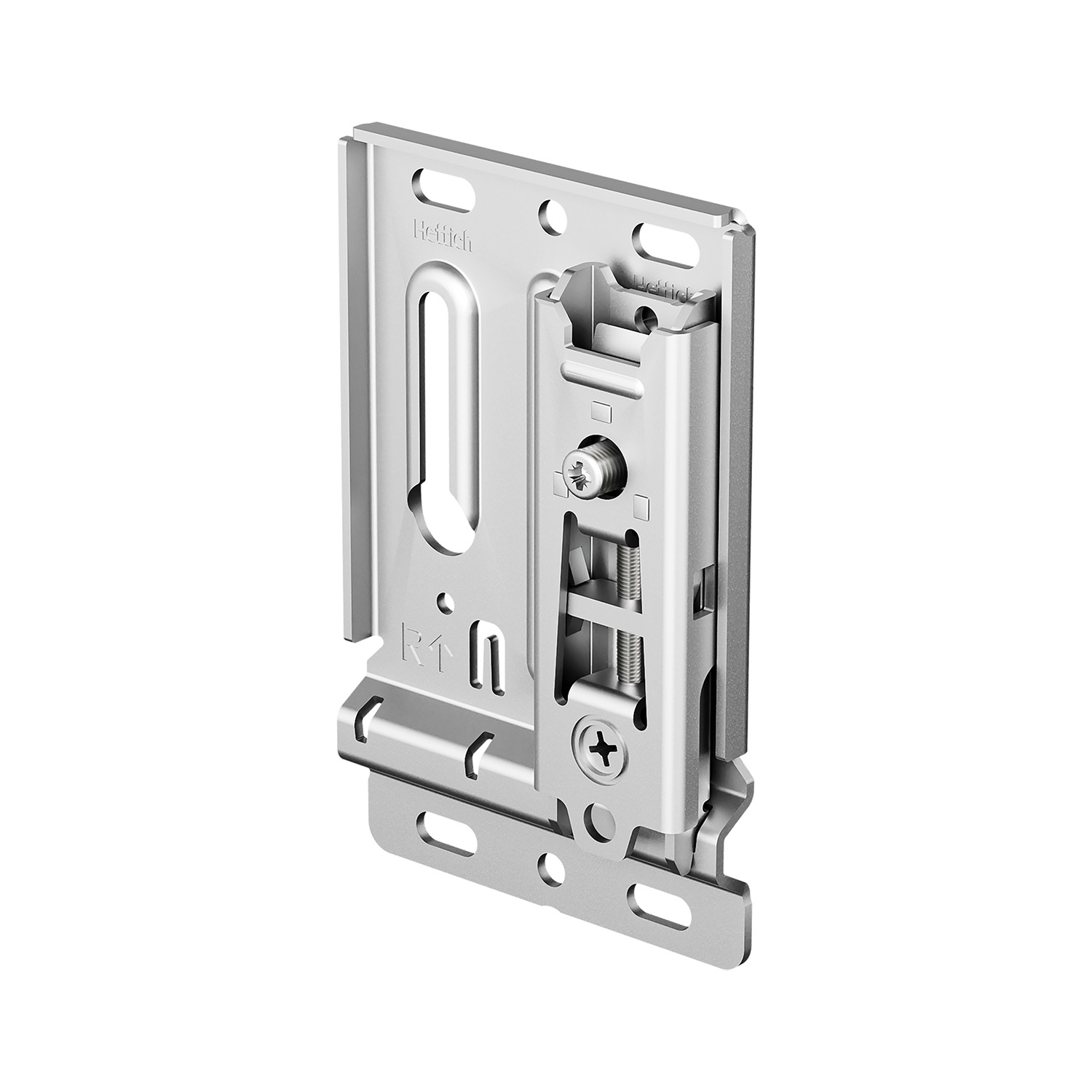

Hettich SAH 500 Schrankaufhänger Wandteil rechts 9385586
Hettich SAH 500 Schrankaufhänger Wandteil rechts 9385586
Produktnummer:
4999316
Produktinformationen
• Wandteil zum Anschrauben an die Wand
• Integrierte Aushängesicherung verhindert unbeabsichtigtes Herunterfallen des Hängeschrankes (gemäß Möbelnorm DIN EN 14739)
• Belastbarkeit 110 kg/Stück gemäß DIN EN 15939 im Prüfgestell A
• Belastbarkeit 80 kg/Stück gemäß DIN EN 15939 im Prüfgestell B
• Belastbarkeit 50 kg/Stück gemäß DIN EN 15939 im Prüfgestell C
• 3-dimensionale Ausrichtung: Höhe +/- 11 mm, Tiefe + 10/- 2 mm, Seite +/- 3 mm
• Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert
• Aushebehöhe: 6,5 mm
• Zulässige Rückwandstärke 3 - 8 mm
• Auch einsetzbar ohne Rückwand
• Stahl verzinkt - voll recyclingfähig
Hinweise:
• Einsetzbar mit SAH 500 Korpusteil
• Optionale Abdeckkappen bitte separat bestellen
Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör
Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:
• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluss.
• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien sowie die generelle Tragfähigkeit der Wand keinen Einfluss.
• Die Bewertung der Wand und die Auswahl von geeignetem Befestigungsmaterial liegt in der Verantwortung des Monteurs / Kunden.
• Die Befestigungsschrauben müssen folgende Anforderungen erfüllen: min. Festigkeitsklasse 5.8; min. Schaftdurchmesser: 4 mm; Flachkopf mit min. 10 mm Durchmesser.
• Anbauten wie Abschlussregale sind ohne separat Schrankaufhänger nicht zulässig.
• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die aktuellen Anforderungen lokaler Normen und Richtlinien erfüllen. Zum Beispiel die in Europa gültige Möbelnorm DIN EN 14749.
Hettich Technical Assistant
Montage
Hettich CAD
• Integrierte Aushängesicherung verhindert unbeabsichtigtes Herunterfallen des Hängeschrankes (gemäß Möbelnorm DIN EN 14739)
• Belastbarkeit 110 kg/Stück gemäß DIN EN 15939 im Prüfgestell A
• Belastbarkeit 80 kg/Stück gemäß DIN EN 15939 im Prüfgestell B
• Belastbarkeit 50 kg/Stück gemäß DIN EN 15939 im Prüfgestell C
• 3-dimensionale Ausrichtung: Höhe +/- 11 mm, Tiefe + 10/- 2 mm, Seite +/- 3 mm
• Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert
• Aushebehöhe: 6,5 mm
• Zulässige Rückwandstärke 3 - 8 mm
• Auch einsetzbar ohne Rückwand
• Stahl verzinkt - voll recyclingfähig
Hinweise:
• Einsetzbar mit SAH 500 Korpusteil
• Optionale Abdeckkappen bitte separat bestellen
Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör
Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:
• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluss.
• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien sowie die generelle Tragfähigkeit der Wand keinen Einfluss.
• Die Bewertung der Wand und die Auswahl von geeignetem Befestigungsmaterial liegt in der Verantwortung des Monteurs / Kunden.
• Die Befestigungsschrauben müssen folgende Anforderungen erfüllen: min. Festigkeitsklasse 5.8; min. Schaftdurchmesser: 4 mm; Flachkopf mit min. 10 mm Durchmesser.
• Anbauten wie Abschlussregale sind ohne separat Schrankaufhänger nicht zulässig.
• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die aktuellen Anforderungen lokaler Normen und Richtlinien erfüllen. Zum Beispiel die in Europa gültige Möbelnorm DIN EN 14749.
Hettich Technical Assistant
Montage
Hettich CAD
| Belastbarkeit kg: | 110 kg |
|---|---|
| Herausfallsicherung: | mit integrierter Aushängesicherung |
Zubehör

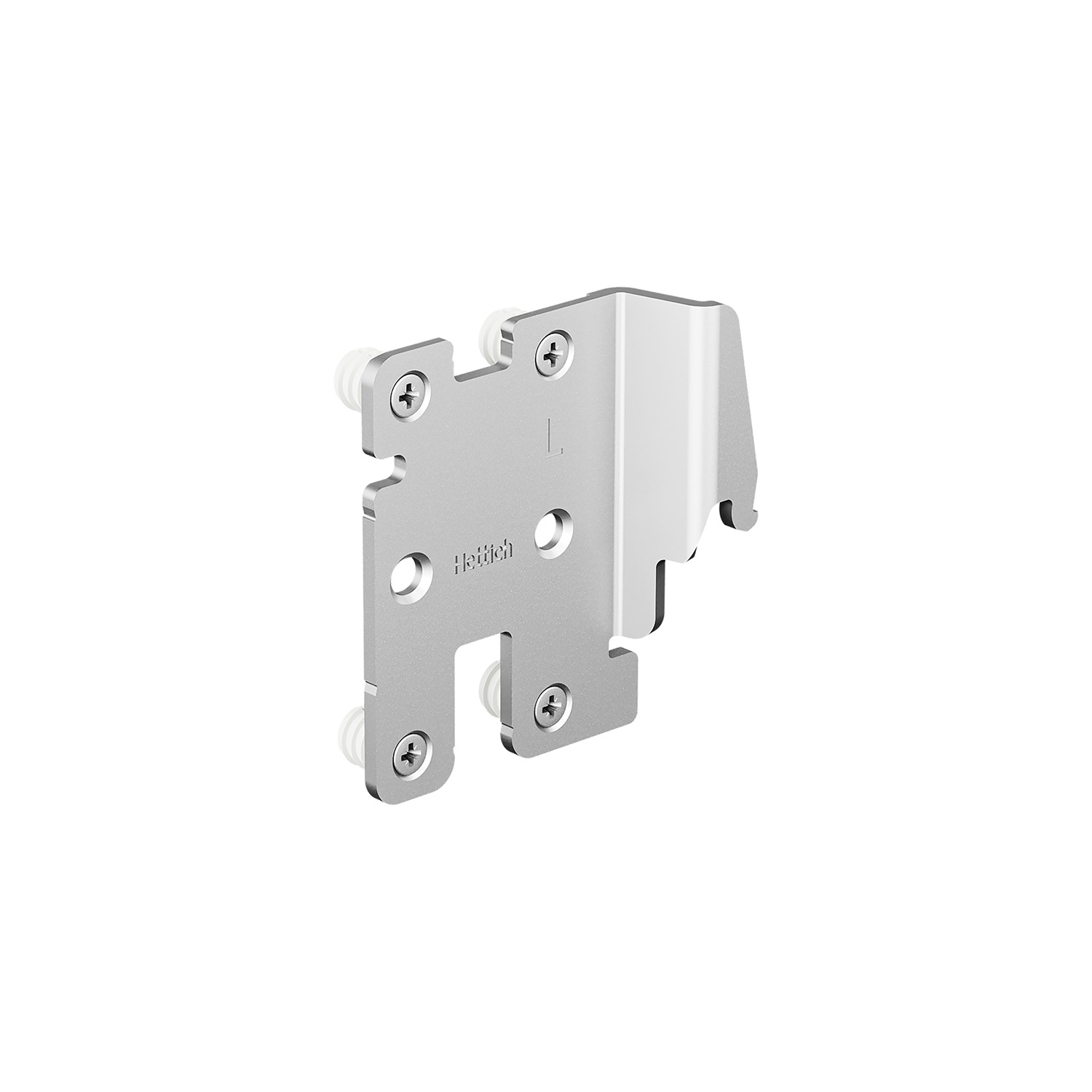

Hettich SAH 500 Schrankaufhänger Korpusteil
Abonnement
2 Varianten verfügbar
• Korpusteil zum Einpressen im Korpus • Geeignet für automatisierte Montage, zum Einpressen • Geeignet für Handmontage, zum Einschlagen • Belastbarkeit 110 kg/Stück gemäß DIN EN 15939 im Prüfgestell A • Belastbarkeit 80 kg/Stück gemäß DIN EN 15939 im Prüfgestell B • Belastbarkeit 50 kg/Stück gemäß DIN EN 15939 im Prüfgestell C • Nicht kombinierbar mit Aufhängeschienen • Zulässige Rückwandstärke 3 - 8 mm • Auch einsetzbar ohne Rückwand • Stahl verzinkt - voll recyclingfähig Hinweise: • Einsetzbar mit SAH 500 Wandteil • Optionale Abdeckkappen bitte separat bestellen Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluss. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien sowie die generelle Tragfähigkeit der Wand keinen Einfluss. • Die Bewertung der Wand und die Auswahl von geeignetem Befestigungsmaterial liegt in der Verantwortung des Monteurs / Kunden. • Die Befestigungsschrauben müssen folgende Anforderungen erfüllen: min. Festigkeitsklasse 5.8; min. Schaftdurchmesser: 4 mm; Flachkopf mit min. 10 mm Durchmesser. • Anbauten wie Abschlussregale sind ohne separat Schrankaufhänger nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die aktuellen Anforderungen lokaler Normen und Richtlinien erfüllen. Zum Beispiel die in Europa gültige Möbelnorm DIN EN 14749.
Preis auf Anfrage

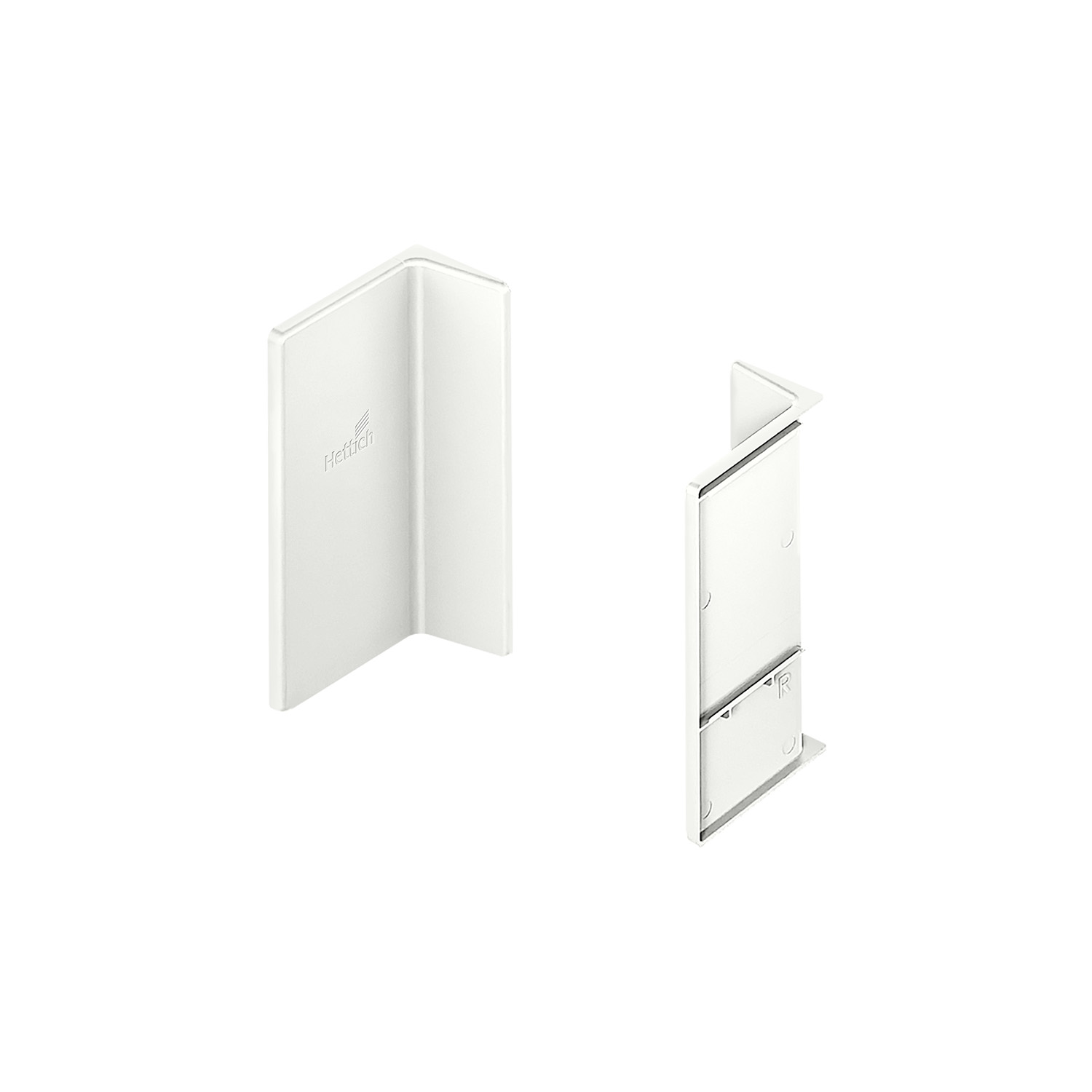

Hettich SAH 500 Typ A Schrankaufhänger Abdeckkappen
